エスロンネオランバーFFU FFU覆蓋(単板蓋、組立蓋)

特徴

前へ
次へ

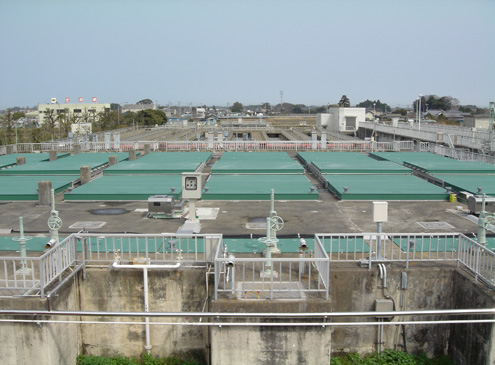

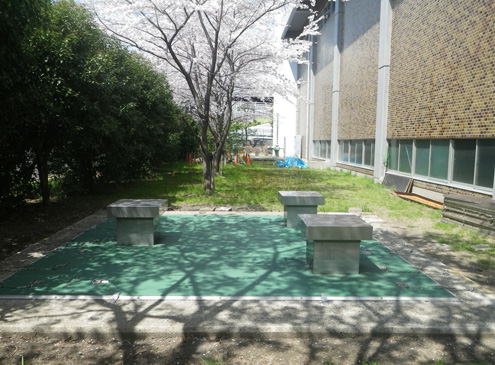

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

FFU覆蓋 特徴

拡大する

  1. 耐水・耐薬品など耐久性にすぐれています。
  2. 水に浮く軽さで、十分な強度を保持しています。
  3. 万一の蓋の落下にも回収が容易です。
  4. 施工現場での配管などの切欠き、穴開け加工も
    容易です。
  5. 長期使用施設での覆蓋の診断など、アフター
    サービスも充実しています。
  6. 長期使用した蓋の再使用(リユース)が
    可能です。
  7. 長大開口部に対応した長スパン蓋の製作が可能です。
  8. 積雪等の現場環境に適応した積載荷重条件で設計できます。
  9. 概設FFU製覆蓋に点検口の取付や切欠加工等の追加加工が可能です。

ページTOPへ

切欠加工

前へ
次へ

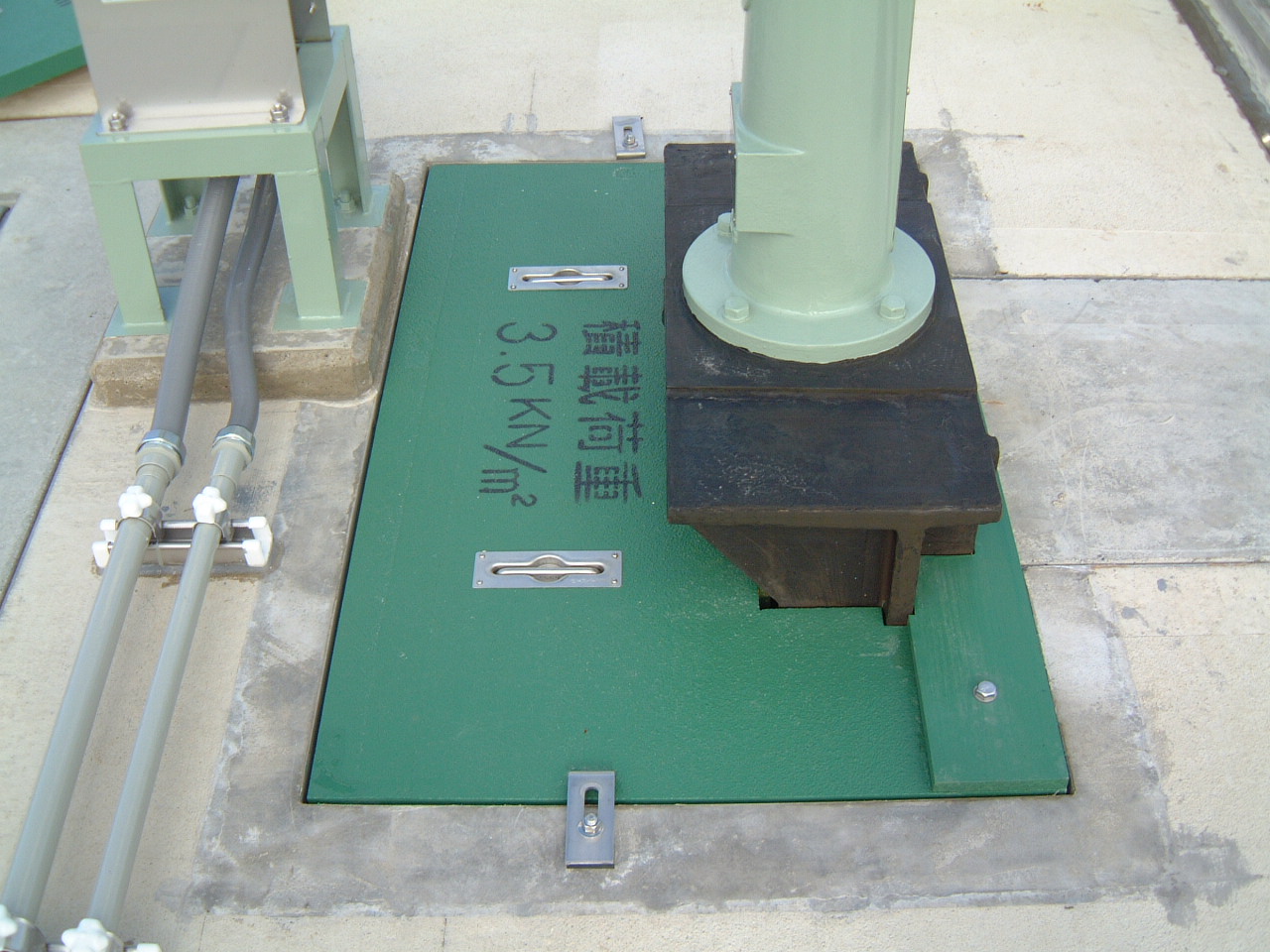

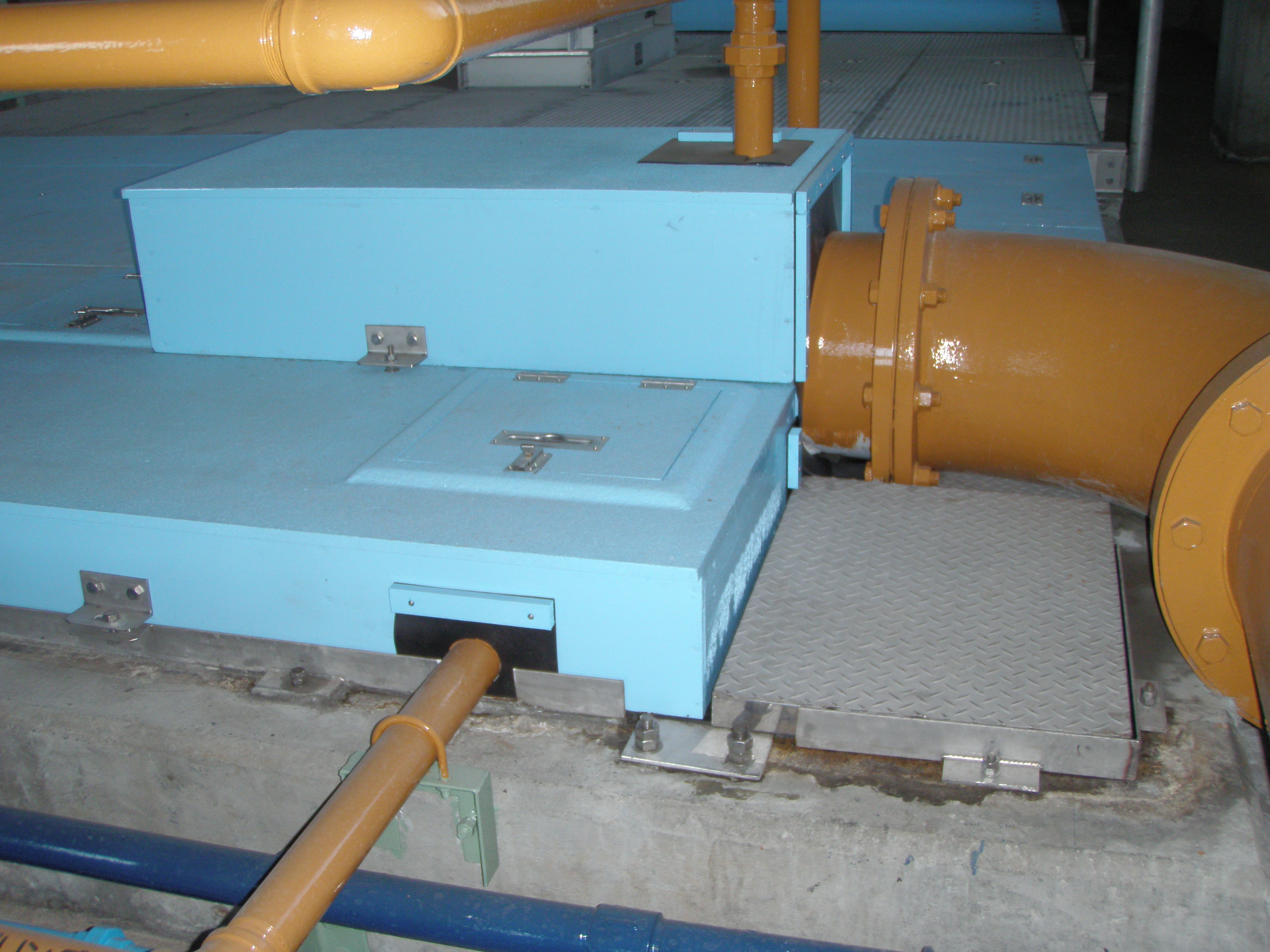

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

FFU覆蓋 切欠加工

拡大する

エスロンネオスランバーFFUは、設計自由度が高く加工性に優れるため、除塵機・ゲート周辺・配管や脱臭機ダクト用フランジの取付等といった様々な現場状況に合わせ切欠加工を施したFFU製覆蓋の製作ができます。

複雑な切欠加工が必要な場合は現地合わせで加工することも可能です。

ページTOPへ

製品仕様

タイプ 開口寸法 蓋寸法
(L×W×H)
受枠
(SUS304)
掛代寸法 参考重量
単板蓋 Ⅰ-1 ~1,000 (   ~1,066)×600×33.5 L-40×40×3 66 20Kg
Ⅰ-2 1,001~1,200 (1,067~1,266)×600×33.5 66 22Kg
Ⅱ-3
補強梁付
1,201~1,600 (1,267~1,666)×600×33.5 L-40×40×3 66 23Kg
Ⅱ-4
補強梁付
1,601~2,000 (1,667~2,066)×600×33.5 66 24Kg
組立蓋 Ⅲ-1 2,001~2,100 (2,085~2,184)×600×110 L-50×50×4 84 14Kg
Ⅳ-2 2,101~2,500 (2,231~2,630)×600×130 L-75×75×6 130 15Kg
Ⅳ-3 2,501~3,000 (2,631~3,130)×600×160 17Kg
Ⅳ-4 3,001~4,000 (3,131×4,130)×600×210 19Kg
Ⅳ-5 4,001~5,000 (4,131~5,130)×600×310 24Kg

下水道事業団(編著) (財)下水道業務管理センター(発行)
H25下水道施設標準図 【A-08、09】 準拠製品

ページTOPへ

設計注意事項

  1. 設計荷重は3.5kN/m2または中央集中荷重1.0kN/枚のいずれか大きい荷重とする。
  2. 許容たわみ率L/200以下とする。
  3. 板厚は、単板部分33.5mmを基本とする。(単板蓋)
    板厚は、15mmを基本とする。(組立蓋)
  4. 可動式の場合は、中央線荷重1.0kN/mにおいて、十分な破壊安全率を有し、脱輪を起こさないこと。
  5. 強風による蓋の飛散を考慮する。
  6. 蓋には荷重表示を行なう。
  7. 蓋にはすべり止め加工を行なう。
